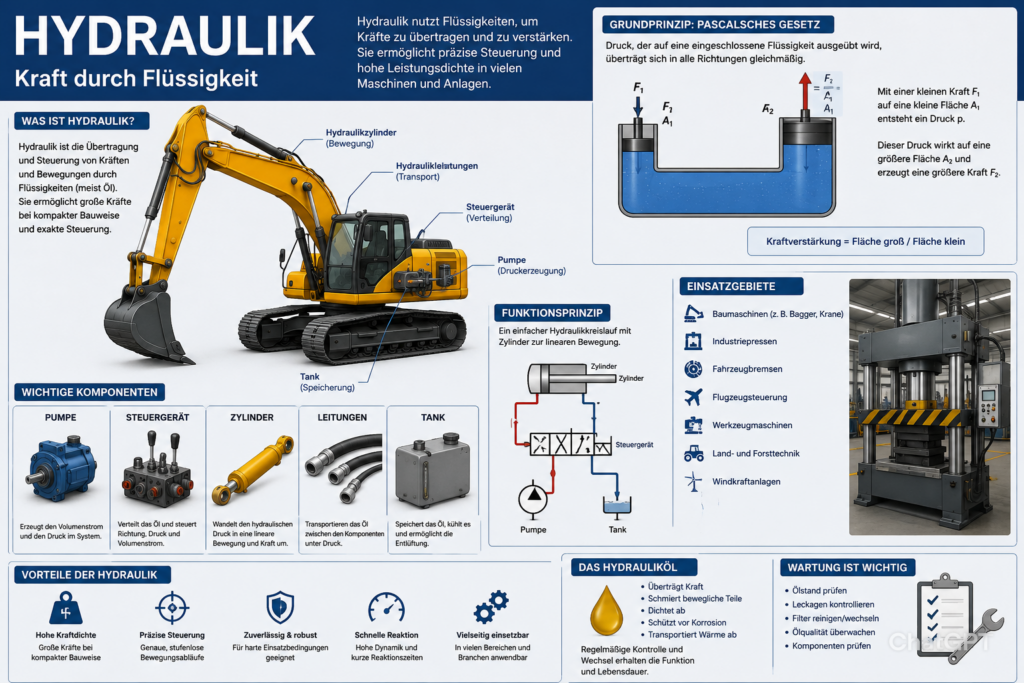

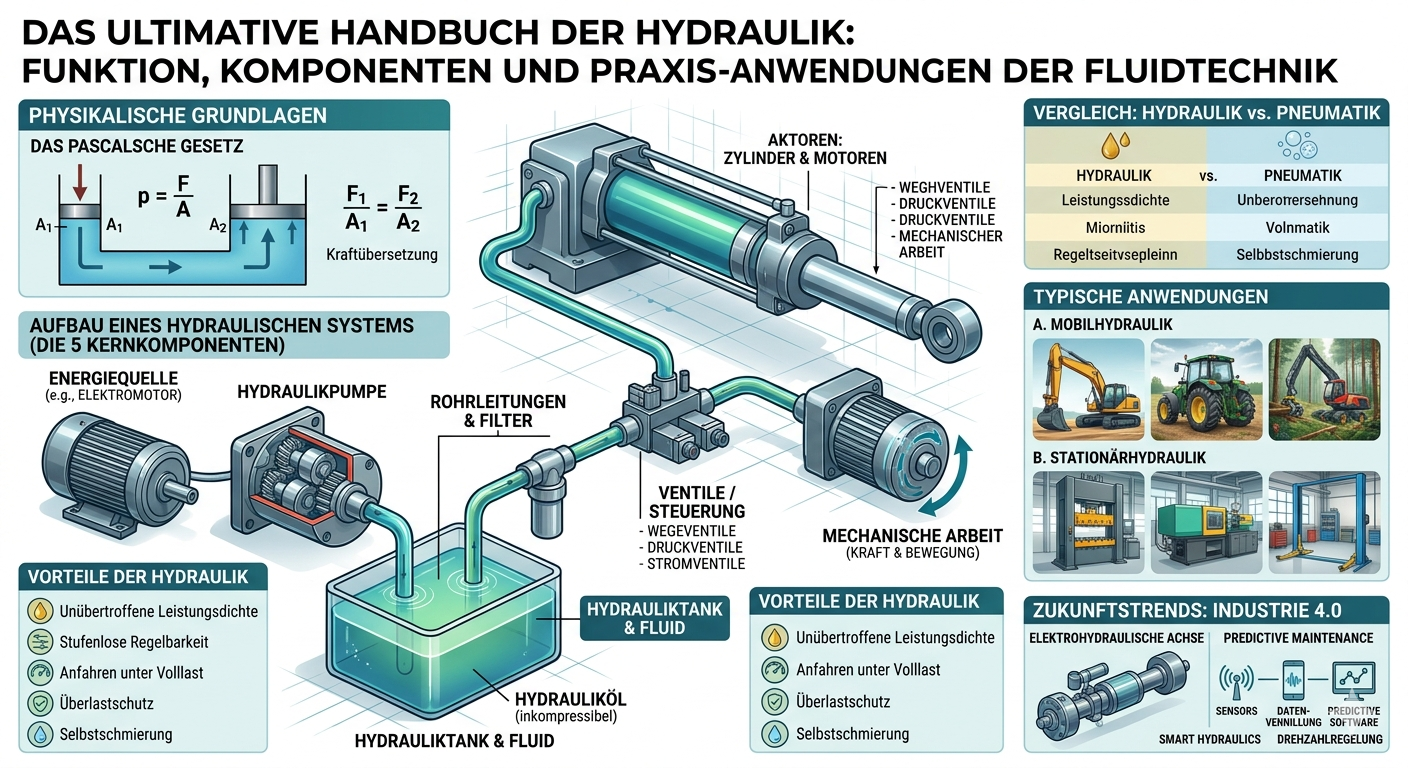

Handbuch der Hydraulik: Funktion, Komponenten und Praxis-Anwendungen der Fluidtechnik

Ob in gewaltigen Baggern auf der Baustelle, den Bremsen unseres Autos oder riesigen Pressen in der Industrie – überall dort, wo immense Kräfte auf engstem Raum übertragen werden müssen, ist die Hydraulik der unangefochtene Champion der Antriebstechnik. Zusammen mit der Pneumatik bildet sie das Herzstück der modernen Fluidtechnik.
Doch wie genau schafft es eine scheinbar einfache Flüssigkeit, Tonnen an Gewicht mühelos zu bewegen? Warum ist die Hydraulik in vielen Bereichen der Elektromechanik weit überlegen? Und vor welchen Herausforderungen steht die Branche im Zuge der digitalen Transformation?
In diesem umfassenden Ratgeber tauchen wir tief in die Welt der Hydraulik ein. Wir erklären die physikalischen Grundlagen, analysieren die wichtigsten Komponenten eines hydraulischen Systems, vergleichen Vor- und Nachteile und werfen einen Blick auf die Zukunft einer Schlüsseltechnologie.

1. Was ist Hydraulik? Eine Definition

Der Begriff Hydraulik leitet sich von den griechischen Wörtern hydor (Wasser) und aulos (Rohr) ab. Ursprünglich verstand man darunter die Lehre vom Strömungsverhalten der Gewässer sowie die Nutzung von Wasserkraft.
In der modernen Technik und Wissenschaft hat sich die Definition jedoch präzisiert: Heute versteht man unter Hydraulik die Übertragung von Energie, Kräften und Signalen durch die Verwendung von Flüssigkeiten. Sie ist ein Teilgebiet der Fluidtechnik. Als Arbeitsmedium (Fluid) wird in den allermeisten technischen Anwendungen kein Wasser, sondern spezielles Hydrauliköl auf Mineralöl- oder Synthetikbasis verwendet.
Während die Pneumatik auf komprimierte Gase (meist Luft) setzt, nutzt die Hydraulik die physikalischen Eigenschaften von Flüssigkeiten. Dieser feine Unterschied in der Aggregatzustandsform des Mediums hat fundamentale Auswirkungen auf die Leistungsfähigkeit und die Einsatzgebiete beider Systeme.

2. Die physikalischen Grundlagen: Warum Hydraulik so stark ist

Um die immense Kraft der Hydraulik zu verstehen, muss man kein Physiker sein. Das gesamte Prinzip lässt sich im Wesentlichen auf ein einziges, fundamentales Gesetz der Naturwissenschaften zurückführen: das Pascalsche Prinzip (benannt nach dem französischen Mathematiker und Physiker Blaise Pascal).

Das Pascalsche Gesetz

Das Gesetz besagt:

Wird auf eine eingeschlossene, ruhende Flüssigkeit an einer Stelle ein Druck ausgeübt, so breitet sich dieser Druck in der gesamten Flüssigkeit nach allen Seiten hin gleichmäßig aus.

Da Flüssigkeiten im Gegensatz zu Gasen nahezu inkompressibel (nicht zusammendrückbar) sind, verhalten sie sich unter Druck wie eine starre Stange aus Stahl – nur, dass sie flexibel durch Rohre und Schläuche um jede Ecke geleitet werden können.

Die Formel der Kraftübersetzung

Das Prinzip der hydraulischen Kraftübersetzung lässt sich mathematisch leicht beschreiben. Der Druck p definiert sich als Kraft F pro Fläche A:
Verbindet man zwei Zylinder mit unterschiedlichen Querschnittsflächen (A_1 und A_2) über eine Leitung miteinander, ist der Druck p im gesamten System identisch. Daraus ergibt sich:
Das bedeutet im Klartext: Drückt man mit einer kleinen Kraft F_1 auf einen kleinen Kolben A_1, entsteht auf einem wesentlich größeren Kolben A_2 eine um ein Vielfaches höhere Kraft F_2.
Ein anschauliches Rechenbeispiel: Wenn die Fläche des Ausgangskolbens zehnmal so groß ist wie die des Eingangskolbens, wird die eingebrachte Kraft verzehnfacht. Der Preis, den man dafür zahlt, ist der Weg: Der kleine Kolben muss zehnmal so weit bewegt werden, wie sich der große Kolben am Ende bewegt.

3. Der Aufbau eines hydraulischen Systems: Die 5 Kernkomponenten

Ein hydraulisches System ist im Grunde ein geschlossener Kreislauf, in dem Energie transformiert wird. Mechanische Energie (z. B. von einem Elektromotor) wird in hydraulische Energie (Druck und Fluss) umgewandelt und am Ende wieder in mechanische Arbeit (eine Bewegung) übersetzt.
Ein klassisches System besteht immer aus den folgenden fünf Grundkomponenten:

[Energiequelle / Motor] │ ▼ [1. Hydraulikpumpe] ──(Saugt Fluid aus)──> [2. Hydrauliktank] │ ▼ [3. Ventile / Steuerung] │ ▼ [4. Aktoren (Zylinder/Motoren)] ──> [Mechanische Arbeit] │ ▼ [5. Rohrleitungen & Filter]

1. Die Hydraulikpumpe (Der Energieerzeuger)

Die Pumpe ist das Herz der Anlage. Sie wird von einem Elektromotor oder einem Verbrennungsmotor angetrieben. Ihre Aufgabe ist es nicht, primär Druck zu erzeugen, sondern einen Volumenstrom (Flüssigkeitsmenge pro Zeiteinheit) zu generieren. Der Druck entsteht erst dann, wenn der Flüssigkeitsstrom auf Widerstände im System stößt – beispielsweise auf die Last, die ein Zylinder bewegen muss.
Typische Bauarten: Zahnradpumpen, Axialkolbenpumpen oder Flügelzellenpumpen.

2. Das Hydraulikfluid und der Tank (Das Medium & Depot)

Der Tank erfüllt weit mehr Aufgaben als nur das reine Aufbewahren des Öls. Hier kühlt das Hydrauliköl ab, schädliche Luftblasen können entweichen, und Verunreinigungen setzen sich am Boden ab. Das Hydrauliköl selbst schmiert die beweglichen Bauteile im System und schützt sie vor Korrosion.

3. Die Ventile (Die Steuerelemente)

Ventile steuern den Energiefluss im System. Man unterteilt sie in drei Hauptgruppen:

• Wegeventile: Sie bestimmen, in welche Richtung das Öl fließt (z. B. um einen Zylinder aus- oder einzufahren).
• Druckventile: Sie begrenzen den maximalen Druck im System (Sicherheitsfunktion) oder regeln ihn herunter.
• Stromventile: Sie regulieren die Durchflussmenge und steuern damit die Geschwindigkeit der Bewegung.

4. Die Aktoren: Zylinder und Motoren (Die Arbeitstiere)

Aktoren wandeln die hydraulische Energie wieder in mechanische Kraft um:

• Hydraulikzylinder erzeugen lineare Bewegungen (Drücken, Ziehen, Heben).
• Hydraulikmotoren erzeugen kontinuierliche, rotierende Bewegungen (Drehen).

5. Leitungen, Schläuche und Filter (Das Nerven- und Reinigungssystem)

Rohre und flexible Schlauchleitungen transportieren das Fluid unter hohem Druck. Da bereits mikroskopisch kleine Schmutzpartikel die präzisen Ventile zerstören können, sind hocheffiziente Hydraulikfilter im Rücklauf oder Zulauf überlebenswichtig für jede Anlage.

4. Hydraulik vs. Pneumatik vs. Elektromechanik: Der große Vergleich

Konstrukteure stehen oft vor der Wahl: Soll ein Antrieb elektrisch, pneumatisch oder hydraulisch realisiert werden? Jede Technologie hat ihre Berechtigung. Doch wo genau liegen die Unterschiede? Kriterium Hydraulik Pneumatik Elektromechanik Arbeitsmedium Hydrauliköl (inkompressibel) Druckluft (kompressibel) Elektrischer Strom / Magnetfeld Maximale KraftExtrem hoch (bis über 600 bar) Gering bis mittel (meist 6–10 bar) Mittel bis hoch (über Getriebe) Bewegung Extrem präzise, stufenlos regelbar Ruckartig, schwer exakt zu positionieren Sehr präzise steuerbar Geschwindigkeit Mittel (bis ca. 0,5 m/s) Sehr schnell (über 10 m/s) Schnell bis sehr schnell Überlastschutz Einfach über Druckbegrenzungsventil Absolut sicher Aufwendig (Gefahr von Überhitzung) Sauberkeit Gefahr von Leckagen (Ölaustritt) Sehr sauber (Abluft ins Freie) Sehr sauber

Warum die Inkompressibilität der Hydraulik ein Riesenvorteil ist

Da Öl sich unter Druck fast nicht komprimieren lässt, können hydraulische Antriebe extrem präzise und gleichmäßige Bewegungen ausführen – selbst unter stark schwankenden Lasten. Wenn Sie einen schweren Betonblock mit einem Hydraulikbagger anheben, zuckt der Arm nicht.
Versucht man dasselbe mit Pneumatik, verhält sich das System wie eine elastische Feder: Die Luft wird elastisch zusammengedrückt, was zu ruckartigen, unkontrollierten Bewegungen (dem sogenannten Stick-Slip-Effekt) führen kann.

5. Die unschlagbaren Vorteile der Hydraulik

Warum setzt die Schwerindustrie trotz moderner Elektromotoren nach wie vor konsequent auf Hydraulik? Die Liste der technologischen Vorteile ist lang:

• Unübertroffene Leistungsdichte: Das ist der wichtigste Faktor. Ein Hydraulikmotor ist bei gleicher Leistung um ein Vielfaches kleiner und leichter als ein Elektromotor. Dadurch lassen sich enorme Kräfte auf engstem Raum konzentrieren.
• Stufenlose Regelbarkeit: Sowohl die Geschwindigkeit der Kolben als auch die Kraft (das Drehmoment) lassen sich im laufenden Betrieb exakt und stufenlos regulieren.
• Anfahren unter Volllast: Ein Hydrauliksystem kann aus dem absoluten Stillstand heraus unter maximaler Last anfahren, ohne Schaden zu nehmen. Ein Elektromotor würde in einer solchen Situation innerhalb kürzester Zeit überhitzen und durchbrennen.
• Einfacher Überlastschutz: Steigt der Widerstand über ein gesundes Maß hinaus, öffnet sich einfach ein mechanisches Druckbegrenzungsventil. Das Öl fließt drucklos zurück in den Tank. Das System blockiert sicher, ohne dass mechanische Bauteile brechen.
• Selbstschmierender Effekt: Da das Arbeitsmedium gleichzeitig das Schmiermittel für alle Pumpen, Kolben und Ventile ist, weisen hydraulische Komponenten bei korrekter Wartung eine extrem hohe Lebensdauer auf.
• Dämpfung von Stößen: Flüssigkeiten besitzen eine inhärente elastische Dämpfungseigenschaft, die mechanische Stöße und Schwingungen im System effektiv abfedert.

6. Die Kehrseite der Medaille: Nachteile und Herausforderungen

Wo viel Licht ist, ist bekanntlich auch Schatten. Die Hydraulik bringt spezifische Nachteile mit sich, die bei der Konstruktion und im Betrieb berücksichtigt werden müssen:

• Risiko von Leckagen (Umweltaspekt): Keine Dichtung hält ewig. Austretendes Hydrauliköl verschmutzt nicht nur Maschinen, sondern stellt in der freien Natur (z. B. in der Forstwirtschaft oder im Tiefbau) eine erhebliche Gefahr für das Grundwasser dar. Die Lösung: Der verstärkte Einsatz von biologisch abbaubaren Synthetik- oder Esterölen.
• Strömungsverluste und Wirkungsgrad: Wenn Öl durch enge Rohre, Schläuche und Ventile gepresst wird, entsteht Reibung. Diese Reibung wandelt wertvolle Energie in Wärme um. Der Gesamtwirkungsgrad von Hydraulikanlagen ist daher oft geringer als der von rein elektrischen Antrieben.
• Temperaturempfindlichkeit: Die Viskosität (Zähflüssigkeit) von Öl ändert sich mit der Temperatur. Ist es im Winter eiskalt, wird das Öl zäh, und die Anlage arbeitet träge. Wird das System im Sommer zu heiß, reißt der Schmierfilm ab, und es droht Verschleiß. Das System erfordert oft Kühl- oder Heizanlagen.
• Wartungsaufwand: Das Hydrauliköl muss regelmäßig im Labor überprüft, gefiltert oder komplett gewechselt werden. Verschmutzungen sind der Feind Nummer eins.

7. Typische Anwendungsbereiche der Hydraulik

Die Einsatzgebiete der Hydraulik erstrecken sich über fast alle Schlüsselindustrien weltweit. Man unterteilt sie klassischerweise in zwei große Hauptkategorien:

A. Mobilhydraulik (Fahrzeuge und mobile Maschinen)

In der Mobilhydraulik sind die Komponenten extremen Umweltbedingungen wie Staub, Erschütterungen und Temperaturschwankungen ausgesetzt. Hier ist die Hydraulik aufgrund ihrer Robustheit alternativlos.

• Baumaschinen: Bagger, Radlader, Planierraupen und Kräne nutzen Hydraulikzylinder für alle Arbeitsbewegungen (Heben, Schaufeln, Drehen) und oft auch für den Fahrantrieb (Hydrostat).
• Land- und Forstwirtschaft: Traktoren steuern über ihre Heckhydraulik schwere Anbaugeräte wie Pflüge oder Sämaschinen. Mähdrescher und Holzvollernter (Harvester) basieren fast vollständig auf fluidtechnischen Systemen.
• Fahrzeugtechnik: Jedes moderne Auto besitzt ein hydraulisches Bremssystem. Auch Servolenkungen (sofern nicht rein elektrisch) und die Fahrwerke von schweren Nutzfahrzeugen nutzen diese Technik.

B. Stationärhydraulik (Industrieanlagen und Fabriken)

In Fabrikhallen treibt die Hydraulik ortsfeste Maschinen an. Hier stehen vor allem Präzision, Automatisierbarkeit und maximale Kraftentwicklung im Fokus.

• Form- und Pressmaschinen: In der Metallverarbeitung erzeugen hydraulische Pressen Kräfte von mehreren tausend Tonnen, um Karosserieteile zu stanzen oder zu biegen.
• Spritzgießmaschinen: Bei der Herstellung von Kunststoffteilen (von der Zahnbürste bis zum Stoßfänger) sorgt die Hydraulik für das extrem schnelle und kraftvolle Schließen der Gussformen.
• Hebetechnik und Aufzüge: Lastenaufzüge, Theaterbühnen oder Hebebühnen in Kfz-Werkstätten nutzen die gleichmäßige, sichere Hubkraft von Hydraulikzylindern.

8. Wartung, Pflege und Fehlersuche in hydraulischen Anlagen

Eine Hydraulikanlage ist nur so zuverlässig wie ihr Wartungszustand. Schätzungen zufolge lassen sich knapp 80 % aller Ausfälle auf einen schlechten Zustand des Hydrauliköls zurückführen. Eine professionelle Instandhaltungsstrategie ist daher unverzichtbar.

Die wichtigsten Wartungsmaßnahmen im Überblick:

1. Regelmäßige Ölanalysen: Die Überprüfung von Viskosität, Partikelkonzentration und Wassergehalt im Öl gibt Aufschluss über den Zustand des gesamten Systems.
2. Filterwechsel nach Plan: Filterelemente müssen getauscht werden, bevor sie verstopfen und das Öl über ein Bypass-Ventil ungefiltert im Kreislauf zirkuliert.
3. Sichtkontrolle auf Leckagen: Feuchte Stellen an Schlauchverbindungen oder Kolbenstangen müssen sofort behoben werden, um Druckverluste und Umweltverschmutzungen zu vermeiden.
4. Kontrolle der Schlauchleitungen: Hydraulikschläuche altern durch UV-Strahlung und Druckimpulse. Sie haben eine gesetzlich und genormt festgelegte maximale Lebensdauer (meist 6 Jahre) und müssen rechtzeitig präventiv getauscht werden.

Häufige Fehler und ihre Ursachen:

• Das System wird extrem laut (Kavitation): Wenn die Pumpe nicht genügend Öl ansaugen kann (z. B. weil ein Filter verstopft ist oder der Ölstand zu niedrig ist), entstehen im Öl implodierende Gasblasen. Diese Kavitation zerstört die Pumpe innerhalb kürzester Zeit mechanisch.
• Die Zylinder bewegen sich ruckartig: Dies ist meist ein klares Zeichen für Luft im System. Das System muss über spezielle Ventile entlüftet werden.
• Das System überhitzt: Wenn das Öl zu heiß wird (über 70–80 °C), arbeiten entweder die Ventile ineffizient (hohe interne Reibung/Leckage), oder der Ölkühler ist verschmutzt bzw. defekt.

9. Zukunftstrends: Die Hydraulik im Zeitalter von Industrie 4.0

Die klassische, rein mechanisch-hydraulische Steuerung gehört in vielen modernen Fabriken der Vergangenheit an. Die Branche befindet sich mitten in einem technologischen Wandel, der von zwei großen Megatrends angetrieben wird: Digitalisierung und Energieeffizienz.

1. Elektrohydraulische Achsen und Smart Hydraulics

Die moderne Hydraulik verschmilzt immer mehr mit der Elektronik. Sogenannte Proportional- und Servoventile werden elektronisch über Software angesteuert. Kombiniert mit präzisen Wegmesssystemen an den Zylindern können hydraulische Achsen heute auf den Mikrometer genau positioniert werden. Sie stehen rein elektrischen Linearantrieben in Sachen Präzision in nichts mehr nach, bieten aber weiterhin die unschlagbare Kraft der Fluidtechnik.

2. Predictive Maintenance (Vorausschauende Wartung)

Durch die Integration von intelligenten Sensoren (IO-Link) im Hydraulikkreislauf werden kontinuierlich Daten über Druck, Temperatur, Durchfluss und Partikelkonzentration erzeugt. Algorithmen werten diese Daten in Echtzeit aus. Das System erkennt vollautomatisch, wenn sich ein Bauteil dem Ende seiner Lebensdauer nähert, und meldet dies dem Wartungsteam, bevor es zu einem teuren Produktionsstillstand kommt.

3. Energieeffizienz durch Drehzahlregelung

Klassische Hydrauliksysteme liefen oft permanent unter Volllast – die Pumpe lief ununterbrochen mit maximaler Drehzahl, überschüssiges Öl wurde ungenutzt und unter hohem Energieaufwand über Ventile in den Tank zurückgeleitet.
Moderne Systeme nutzen drehzahlvariable Pumpenantriebe (Servo-Hydraulik). Der Elektromotor treibt die Pumpe nur noch genau so schnell an, wie es für den aktuellen Arbeitsschritt nötig ist. In Pausenzeiten steht der Antrieb komplett still. Dies senkt den Energieverbrauch von Hydraulikanlagen um bis zu 70 % und reduziert gleichzeitig die Lärmbelastung drastisch.

10. Fazit: Eine unverzichtbare Schlüsseltechnologie

Die Hydraulik ist weder veraltet noch wird sie in absehbarer Zeit vollständig durch elektrische Antriebe ersetzt werden. Überall dort, wo schwere Lasten bewegt, maximale Kräfte kontrolliert und raue Umgebungsbedingungen gemeistert werden müssen, bleibt die fluidtechnische Kraftübertragung das Mittel der Wahl.
Dank der Evolution hin zur intelligenten, vernetzten und energieeffizienten „Smart Hydraulics“ ist diese Technologie bestens für die Zukunft von Industrie 4.0 gerüstet. Durch die Kombination aus unübertroffener mechanischer Kraft und digitaler Präzision bleibt die Hydraulik eine der faszinierendsten und wichtigsten Säulen des modernen Maschinen- und Anlagenbaus.
